Vi kontaktades för att ett par stora rör för avfallssug genom grundmuren bad om utmaningar för vattentätning. Rören var med sömmar, vilket försvårade användningen av packningar. Tätningen beslutades utföras från insidan på grund av ett oförutsett problem på utsidan.

CSD  kontaktades av en rör-entreprenör om ett par rör för avfallssug som var ute av centrum av kärnborrning. Dessa genomföringar måste säkras vattentäta. En sökning i Google ledde dem fram till vårt Nofirno Tätningssystem (se länk för utökad produktinfo).

Nofirno är en lösning med dokumenterade egenskaper för att hålla tätt mot vatten och gas, samt ta belastningar som termisk expansion och vibrationer i röret utan att bryta tätningen. Det är också underhållsfritt med livslängd på över 60 år, även om det utsätts för både frost och högt vattentryck.

Projektet var ett nytt köpcenter där det var högt grundvatten. Tillfälligtvis hade elektro-entreprenören köpt Nofirno för att täta runt och på insidan av några kabelskyddsrör i samma projekt några månader tidigare. Exempel på utförande för detta kan läsas här. Det blev därför en retur med lite annan konfiguration och utmaningar än sist, men med samma slutresultat.

Oförutsedda utmaningar blir enklare med flexibla lösningar

I tillägg till rör ute av centrum var det också en söm på rören som gjort packningar olämpliga. Lämpligheten för Nofirno diskuterades i förväg, och eftersom produkten använder heft och elasticitet istället för kompression och fixering var det förstått att produkten var mer lämplig för ojämna ytor.

I förberedelserna fick vi bilder och ritningar som visade rörens position och att det skulle vara lätt att komma till från utsidan av väggen för att utföra tätningen. Det var nya arbetare på de nya rören. Men som i många byggprojekt upptäckte vi en detalj som inte hade synts på bilder (som man ju blir van vid).

På utsidan av väggen var rören skjutna sidan om de gick parallellt med väggen för att brytas 90 grader in i byggnaden. Själva skjutningen gick ungefär 10 cm in i väggen från utsidan, och var skjuten med en kappa i fet plast som var limmad med bitumen.

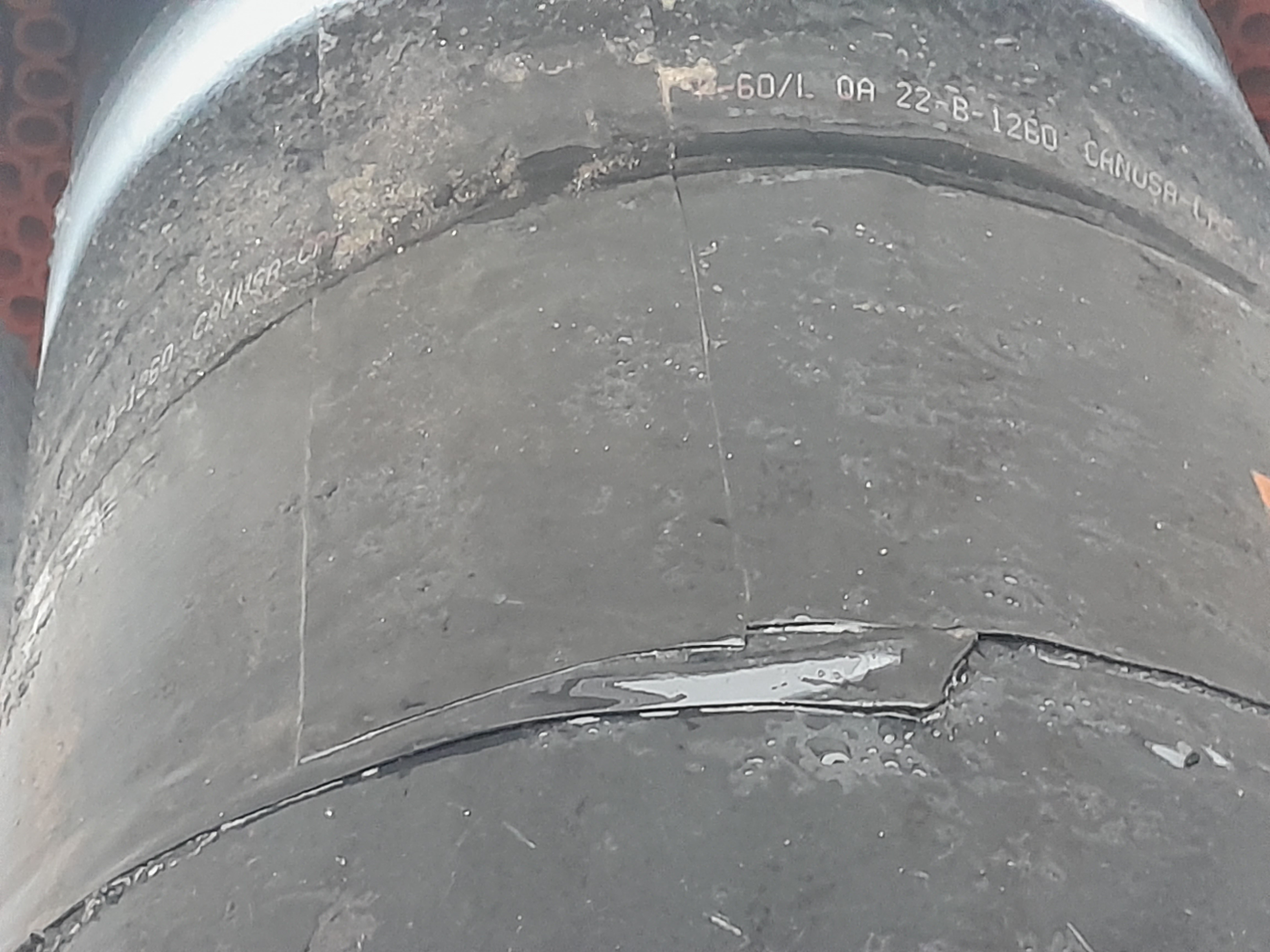

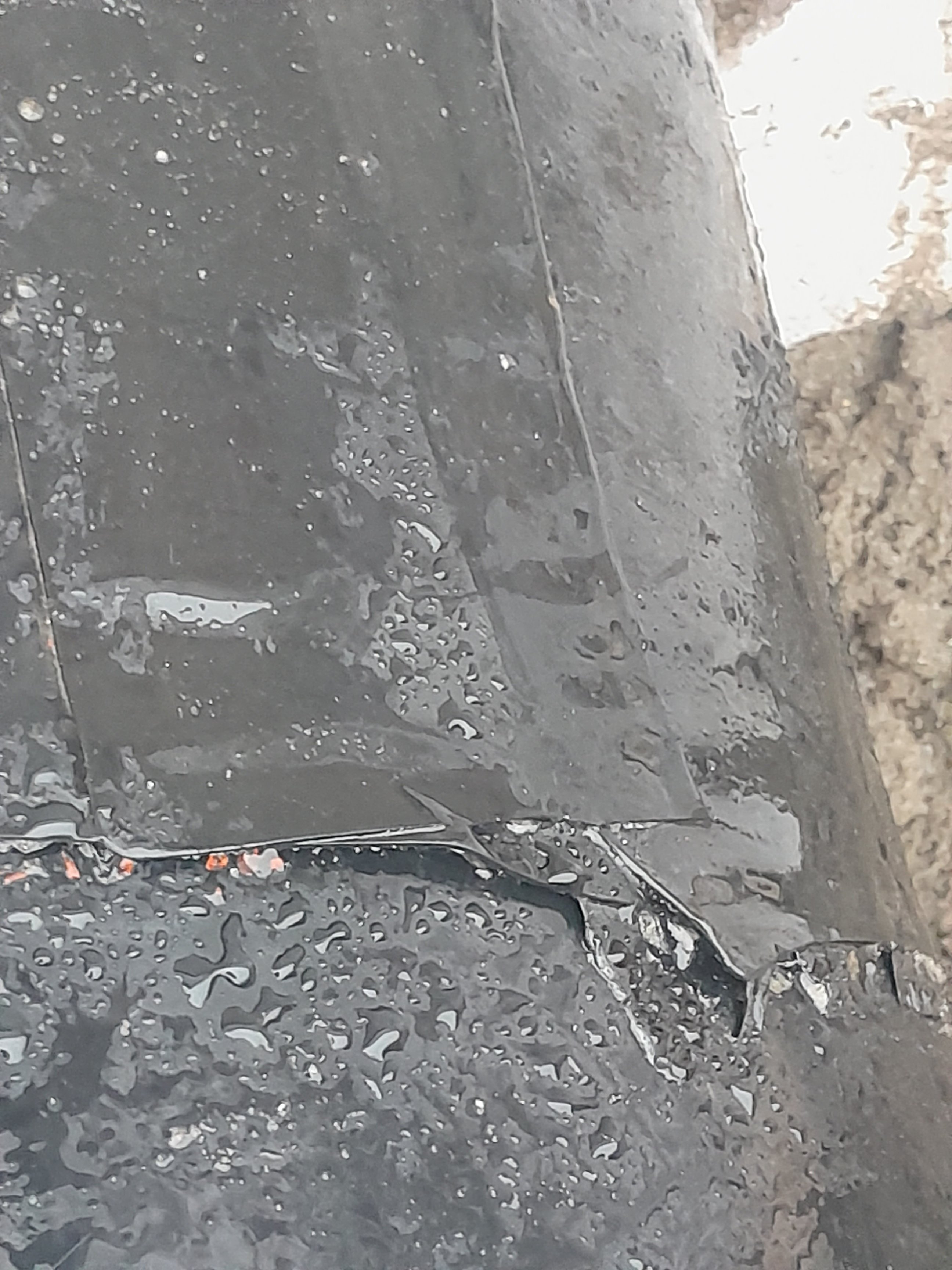

Den ojämna ytan från skjutningen hade inte varit ett problem i sig självt, men ytan var täckt av bitumen, vilket är ett problem! Man kan inte ha kompatibilitet mellan bitumen och Nofirno tätningsmassan. Väldigt få massor är kompatibla med bitumen!

Lösningen blev att utföra tätningen på insidan av väggen, för lyckligtvis kan Nofirno installeras på den sidan av väggen som är mest praktisk.

Från insidan var det lite mer utmanande att komma till, för rören låg upp mot taket i källaren "innerst och bak" klimatanläggningen, och det var högt(!) under taket. Rakt på undersidan av rören var det en kanal i sned vinkel med ett gap mot väggen på ca 50 cm som ledde en del meter ned, så det var en utmaning med att säkra en stabil och trygg arbetsyta.

Lyckligtvis hade den eminente Geir ett ess i ärmet och lade ett par lager med plattor parallellt med kanalen så de stötte mot väggen och förhindrade möjligheten att glida av.

Rask og enkel vattentätning för alla rörgenomföringar

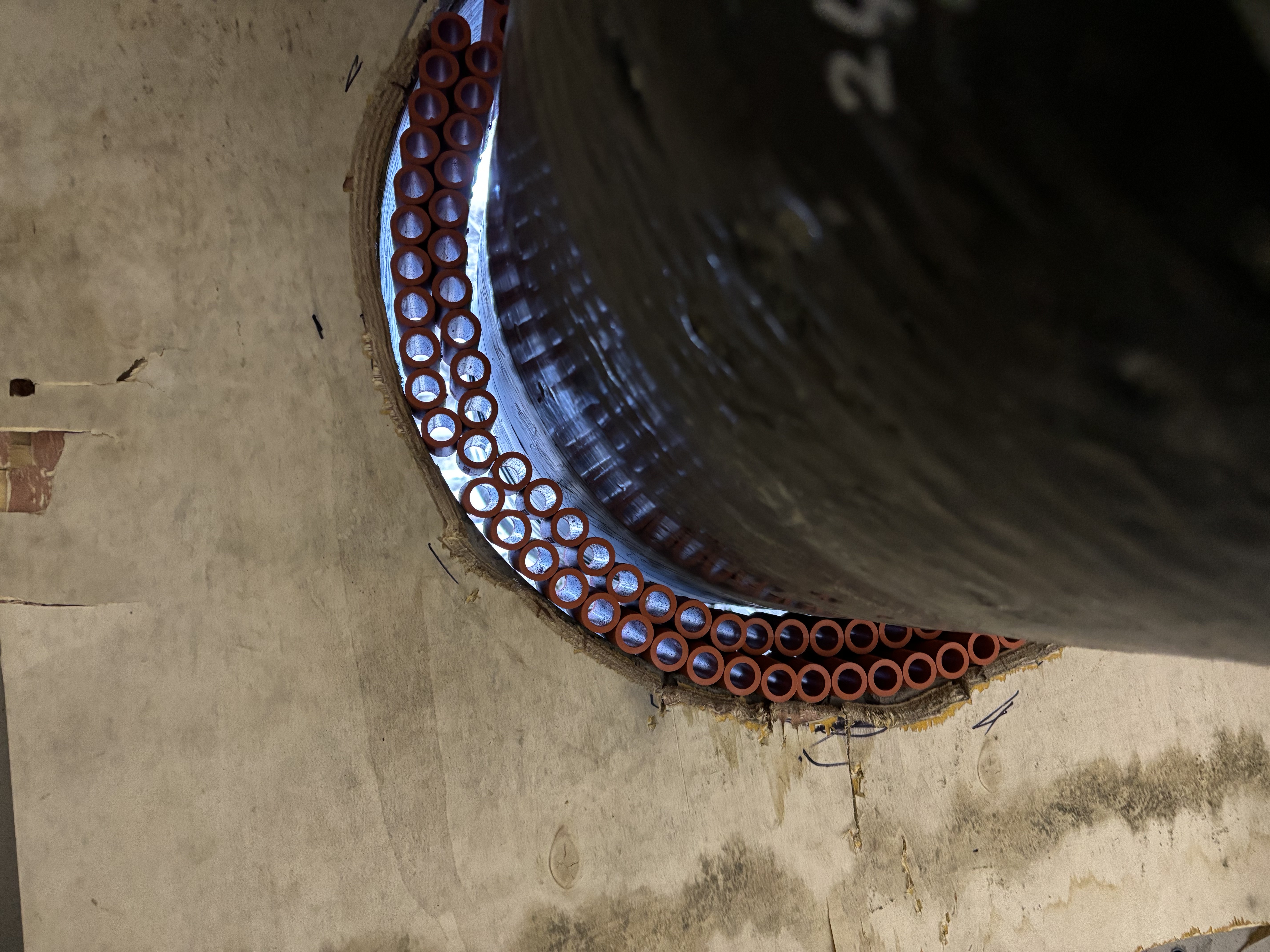

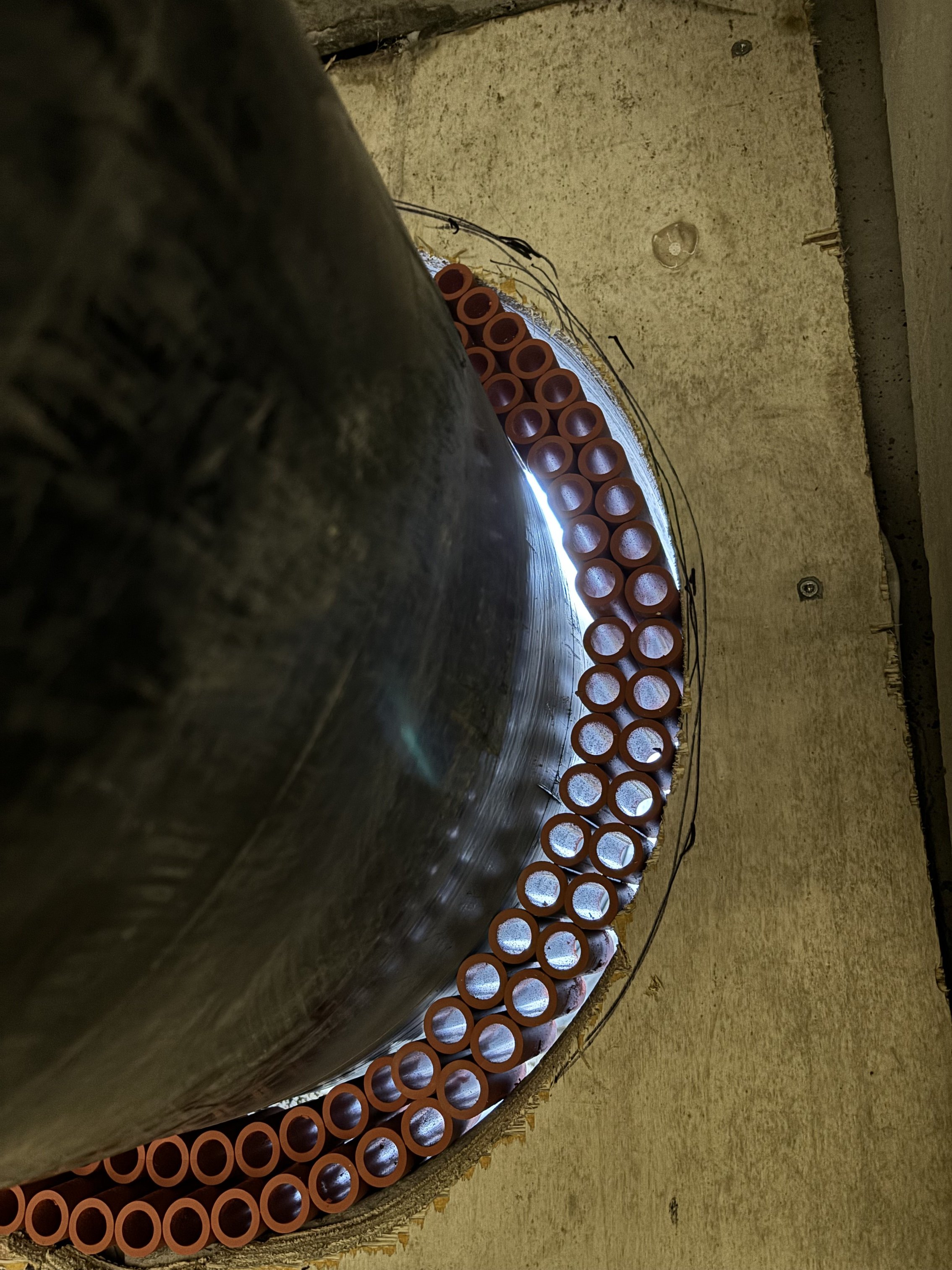

Installationen startades som vanligt med att snabbt rengöra ytorna man behöver för att få häfte med tätningsmassan. Hålen fylls med remsor av gummihylsor i största möjliga volym för att snabbt bygga upp ledig area i hålet. Dessa packas så tätt man klarar, för deras funktion är att ge en mekanisk bärförmåga i hålet, och detta uppnår man med att bygga upp tillräcklig kompression och friktion mellan gummihylsorna.

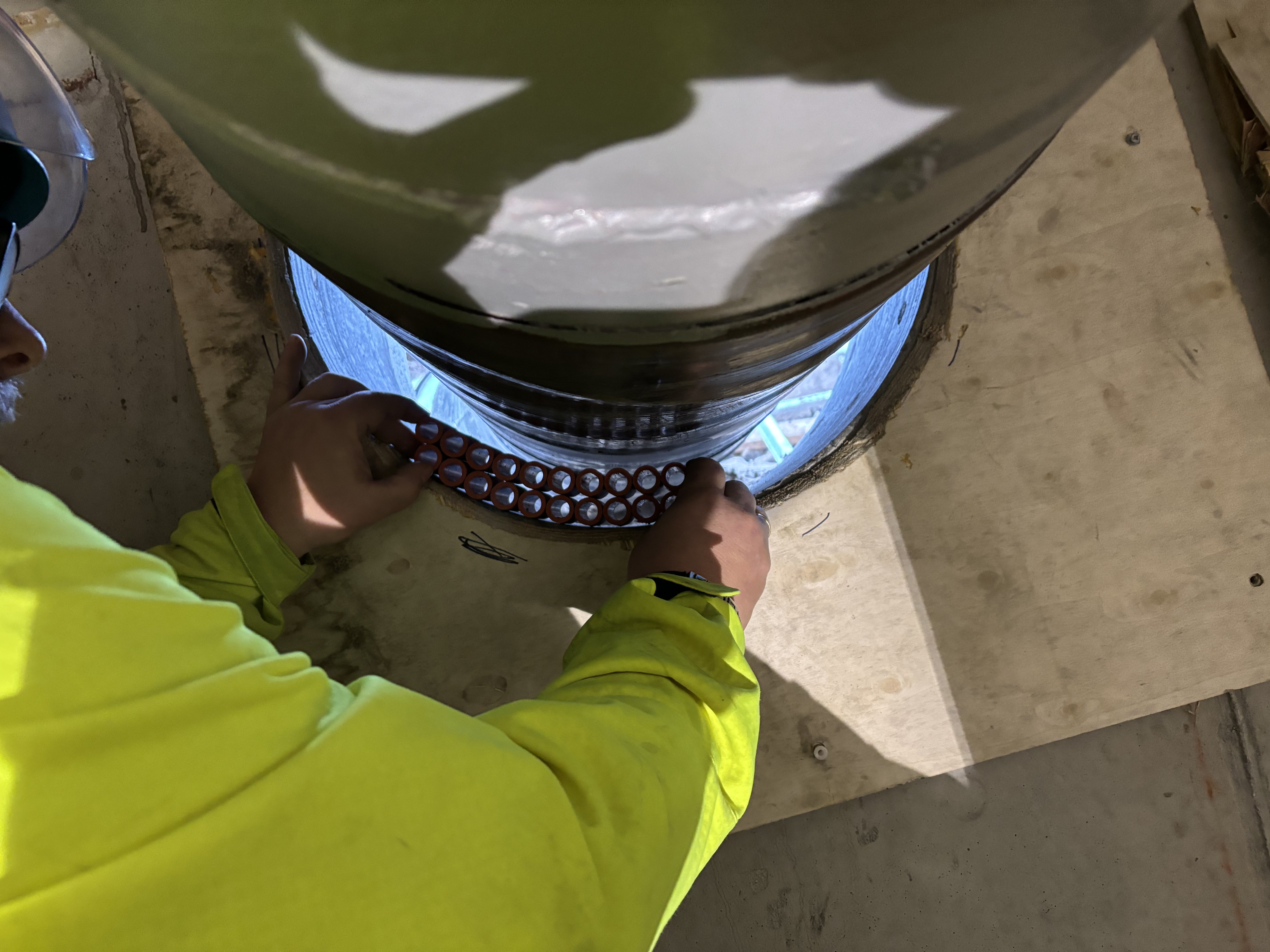

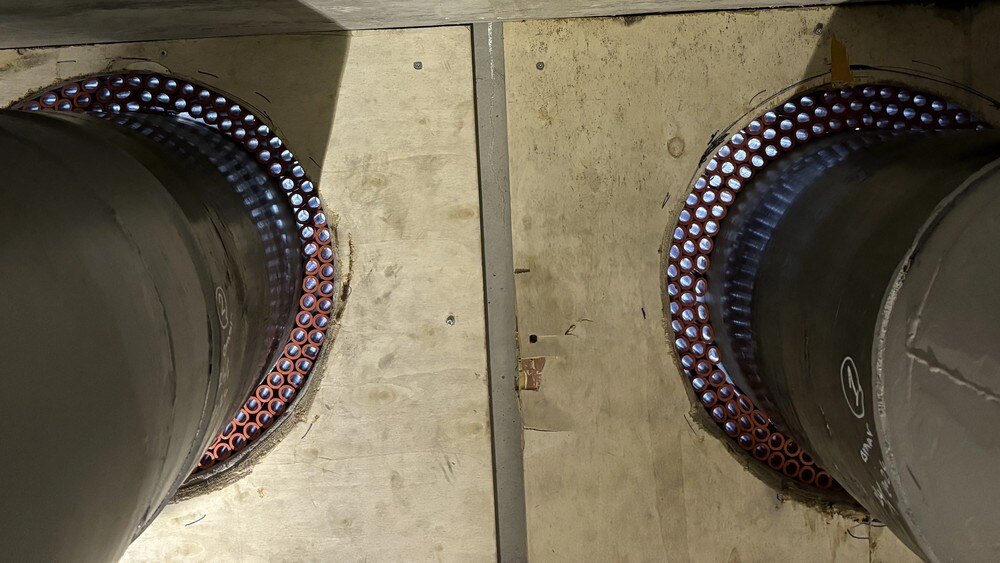

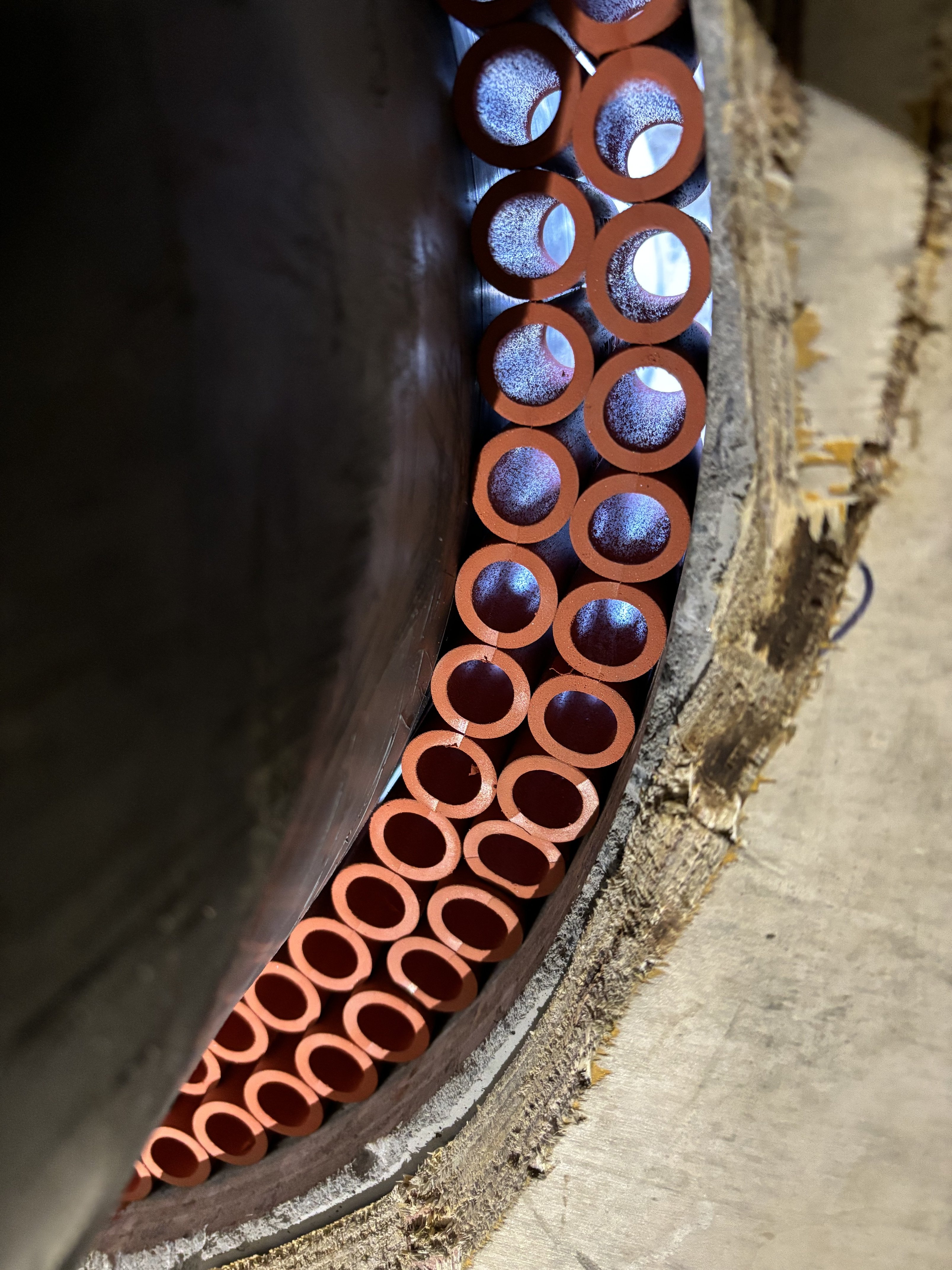

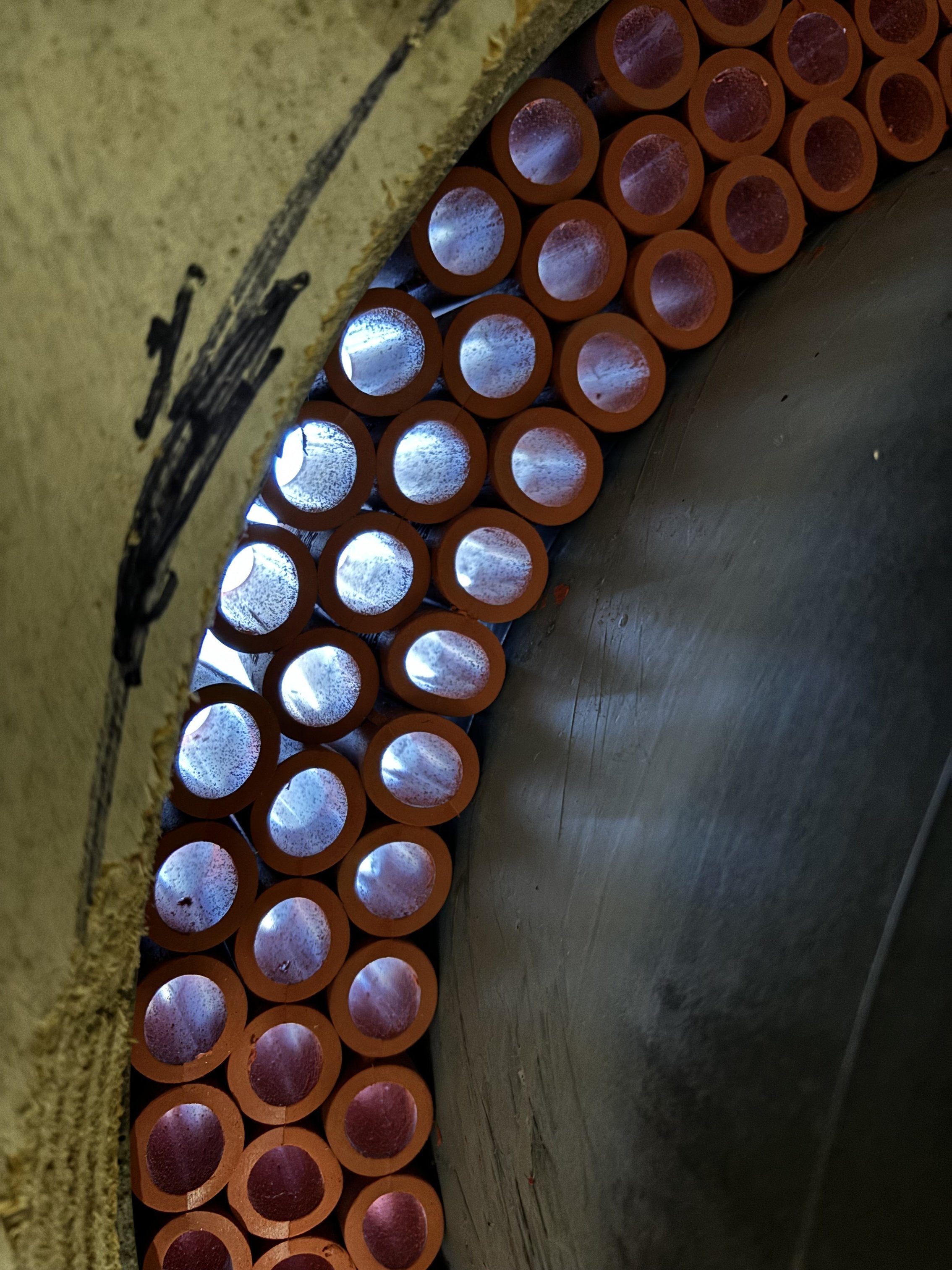

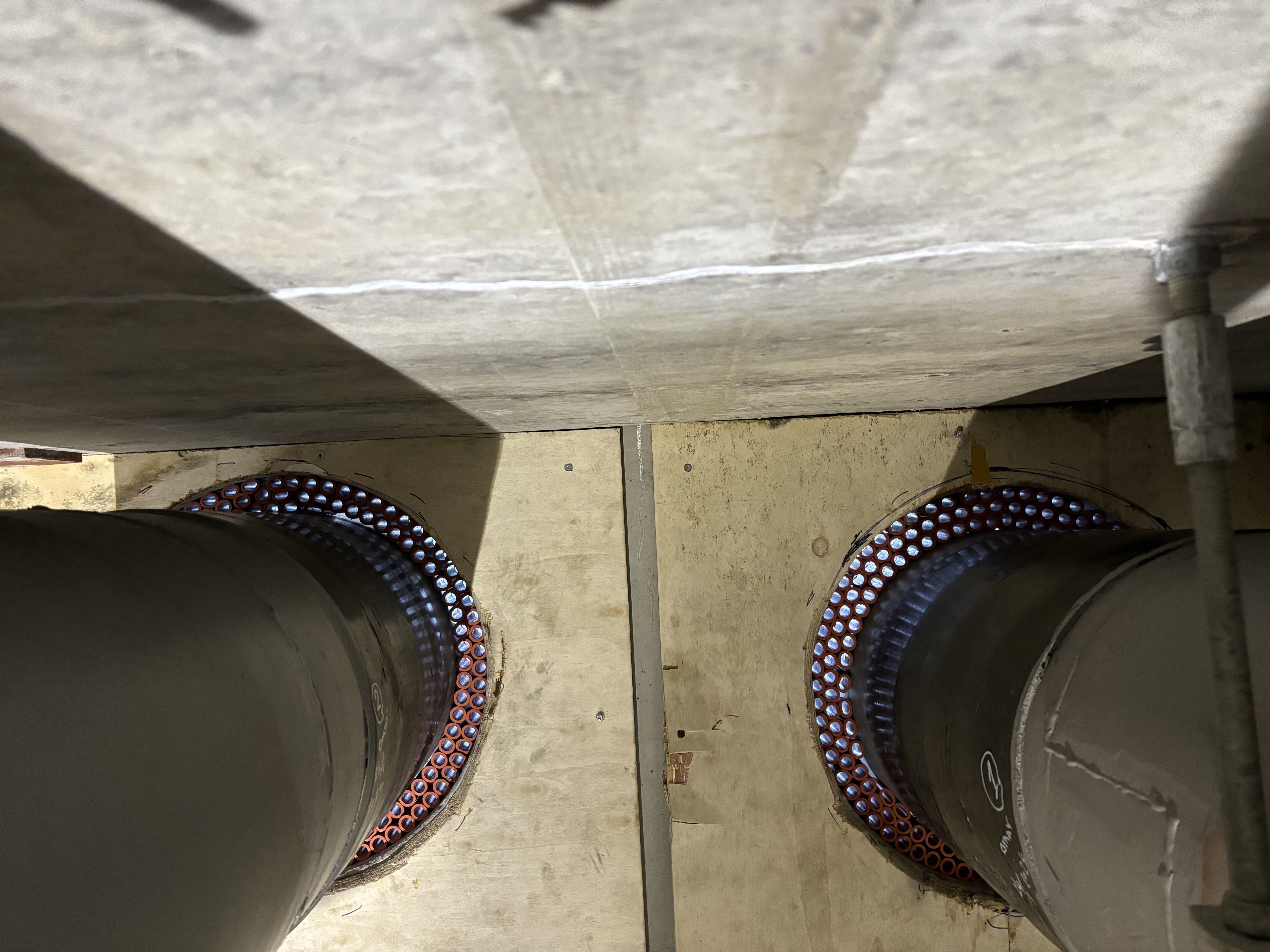

De fungerar också som en armering och förskjutning för tätningsmassan. Man har i effekt partitionerat upp en stor yta till många små så att man tål större belastningar. På bilderna nedan ser du hur remsorna med hylsor används för att packas löst tills man fyllt allt tomrum.

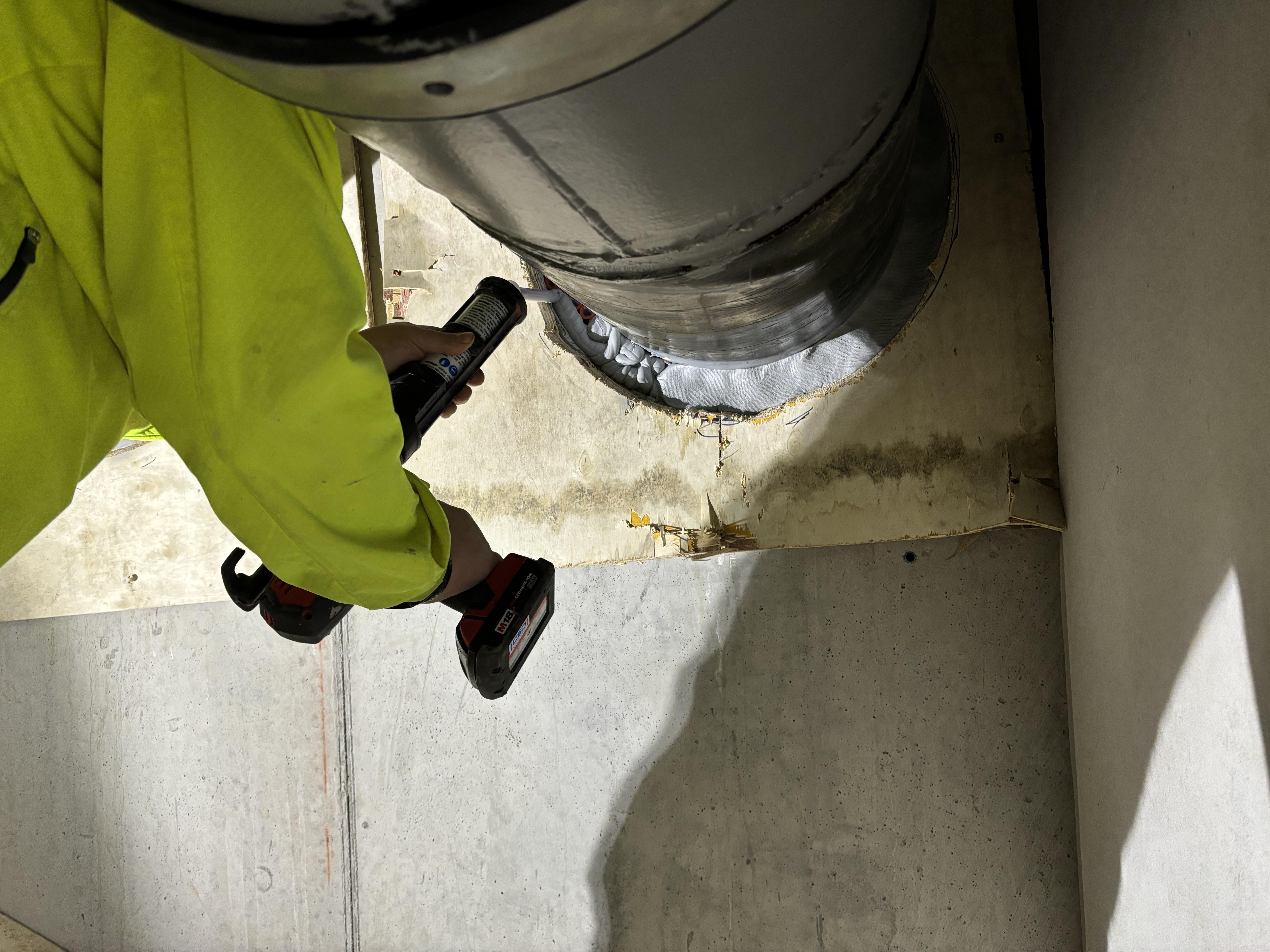

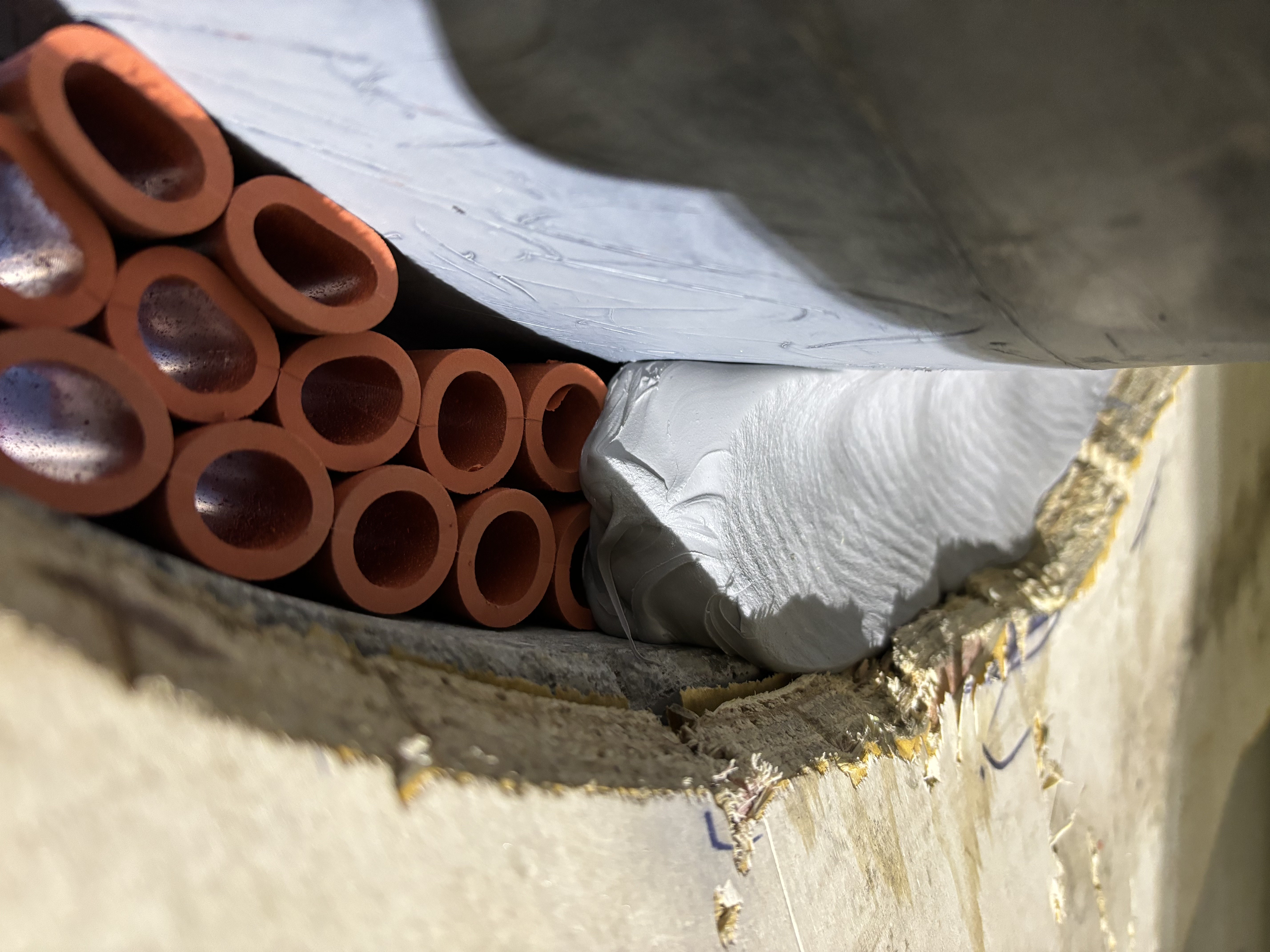

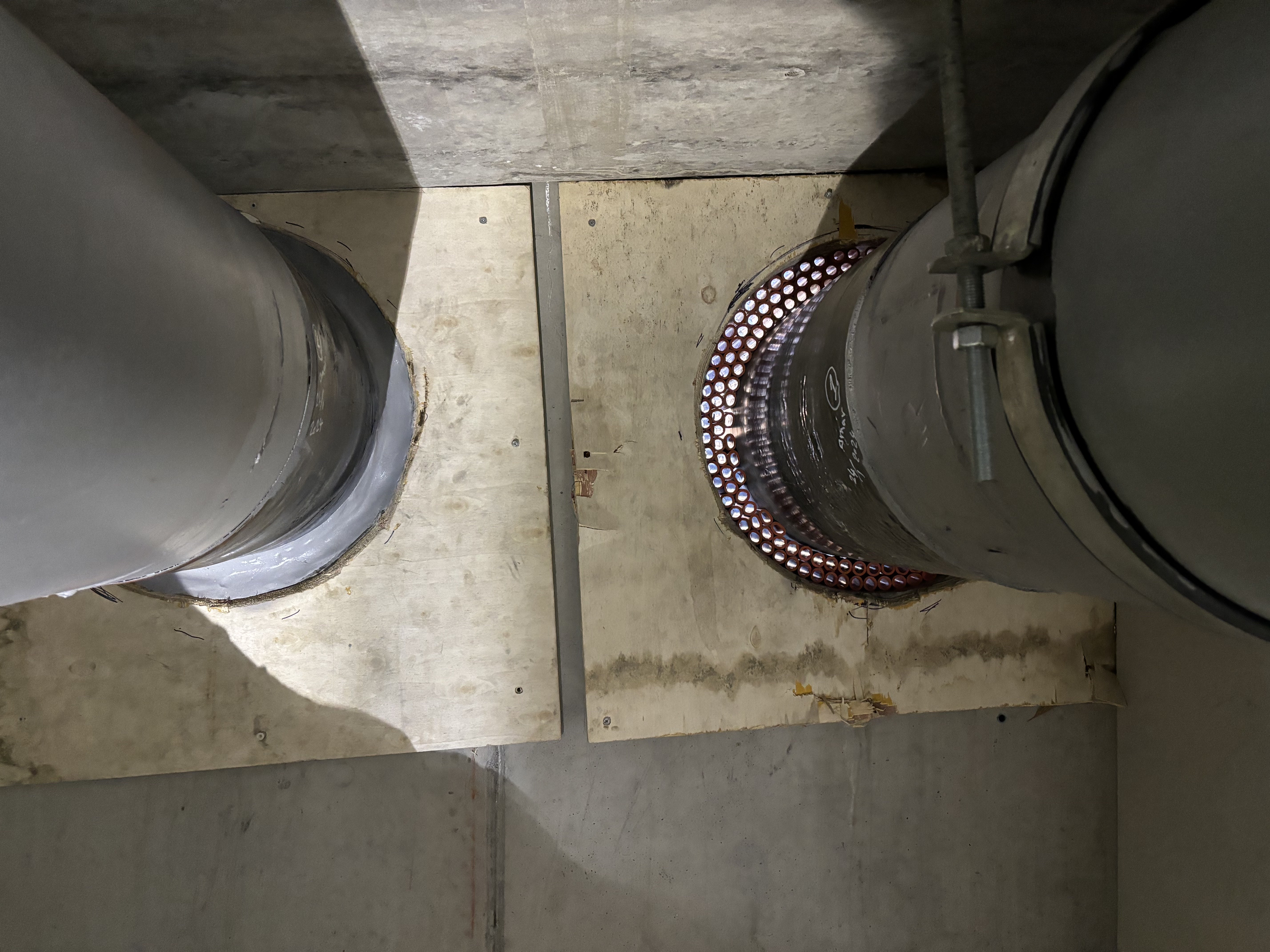

Själva tätningsmassan påförs med en fogpistol med hög kraftväxling. Vi använder en elektrisk för snabbast möjliga påföring, och ett rör töms på 20 sekunder. Hylsorna är skjutna till 20mm djup, och tätningsmassan påförs i dessa 20mm och trycks efter påföring hårt på plats tills den fylls lite med i varje hylsa, samt binder sig till alla ytor.

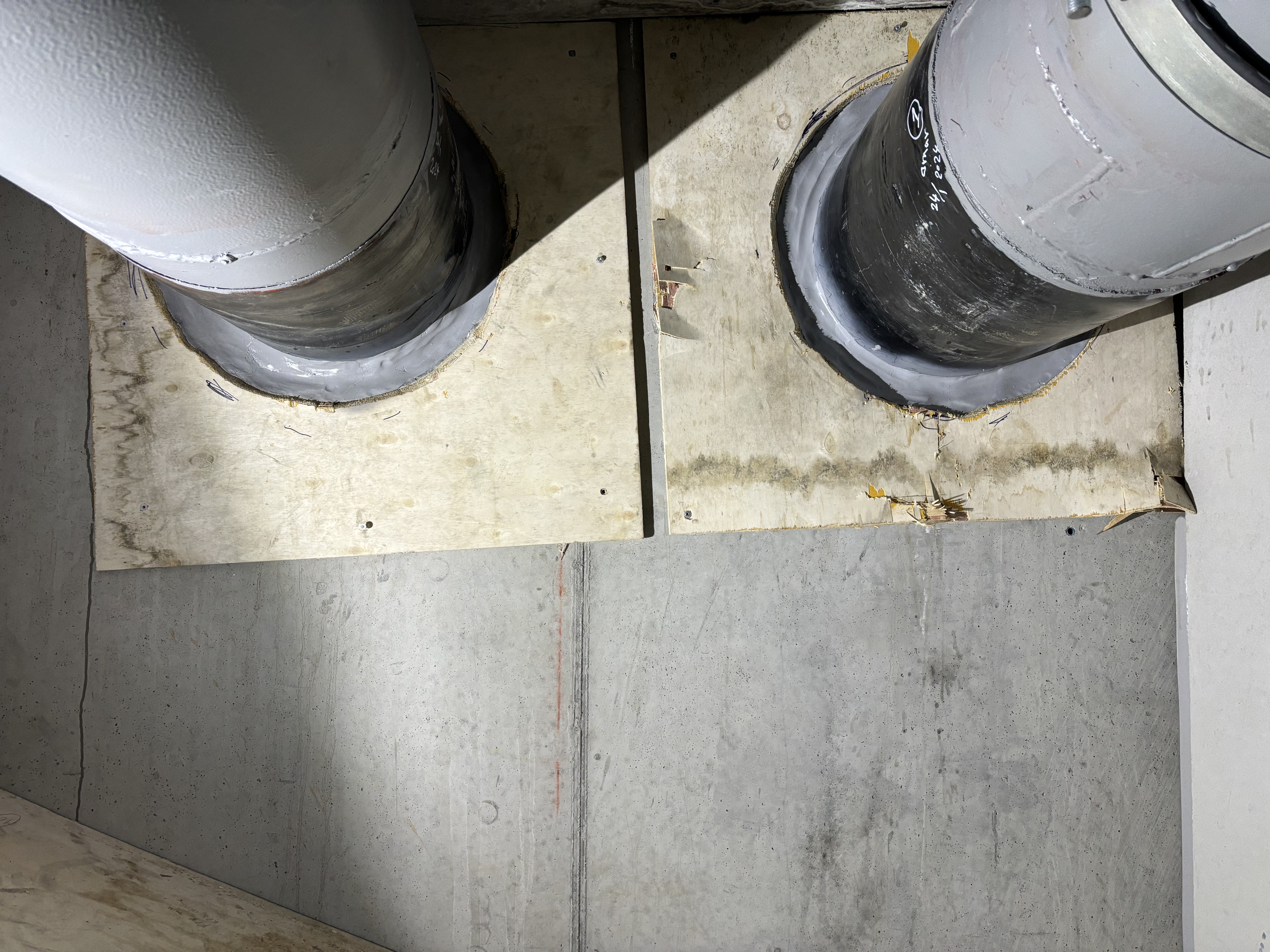

Synergin av heft, elasticitet och mekanisk bärförmåga kombinerat med en tätmassa speciellt utvecklad för genomföringar säkerställer en långvarig, robust tätning.

Denna lösning är universell för rörgenomföringar och kabelgenomföringar, och så länge man har tillräckliga gummihylsor kan man täta alla typer av rörgenomföringar. Om det är avloppsrör, vattenrör, avloppssug, kabelskyddsrör, kylare, fjärrvärme (OBS: rör i PE måste primas), ventilationsrör osv. spelar ingen roll.

De kan också ligga i överdimensionerade eller ganska trånga hål, utanför centrerade och till och med i vinkel. Nofirno har typgodkännande för varje enskild packning, och man kan läsa utökat om lösningen här (fler bilder och video)..

Vi rekommenderar också att man tar kontakt med oss  om man önskar råd till optimering av besparingar, utföra mängdberäkningar, rekommendera utföranden eller delta på möten för att presentera lösningen och underliggande godkännanden!
